RfcAgiler  4. RfcAgilerでのプロジェクトのひな型作成（RfcAgilerのモデルに対応）SSL

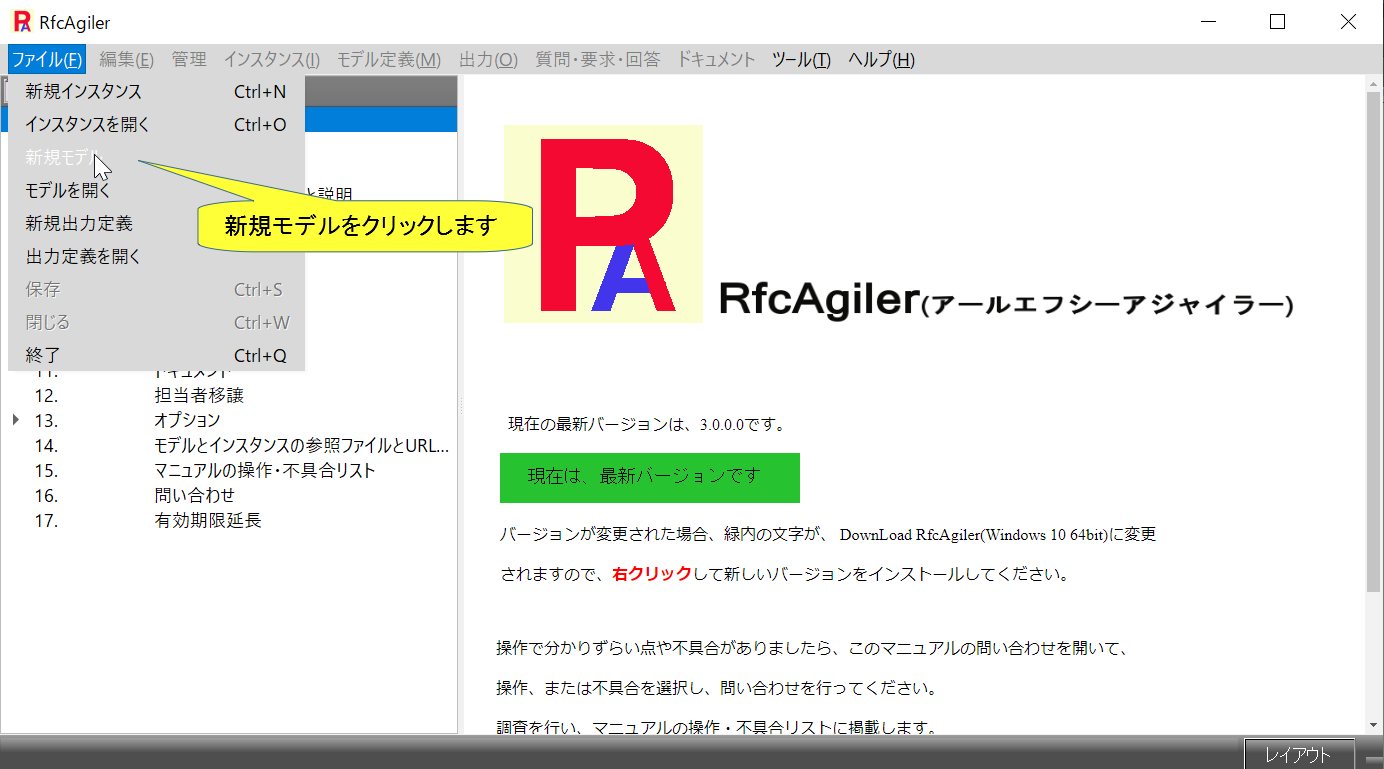

プロジェクトのひな型をRfcAgilerで作成します。
b03_13

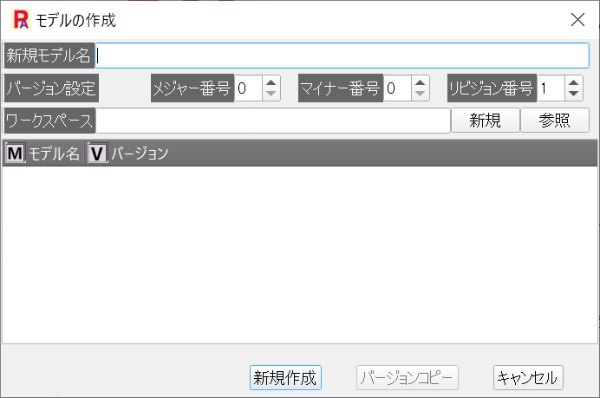

新規モデルをクリックすると、モデル作成画面が表示されます。
b04_02

新規モデル名:モデル名を入力します（任意名）
b04_03

バージョン設定：バージョン番号を設定します。
（初期値：メジャー番号：0 マイナー番号:0  リビジョン番号:1)
b04_04
ここでは、このままの値にします。

ワークスペース：作業スペースを設定します（作業ディレクトリ）
　最初なので、新規をクリックします。
b04_05

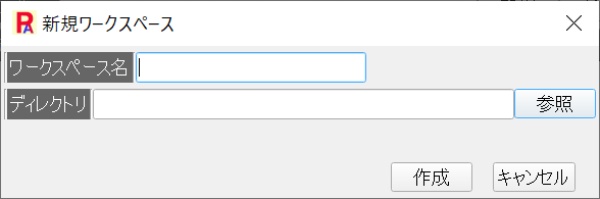

新規ワークスペース画面が表示されます。
b04_06

ワークスペース名：任意な名前を設定します。
b04_07

ディレクトリ：ワークスペースを設定する場所のディレクトリを参照ボタンを
　　クリックして取得します。
b04_08

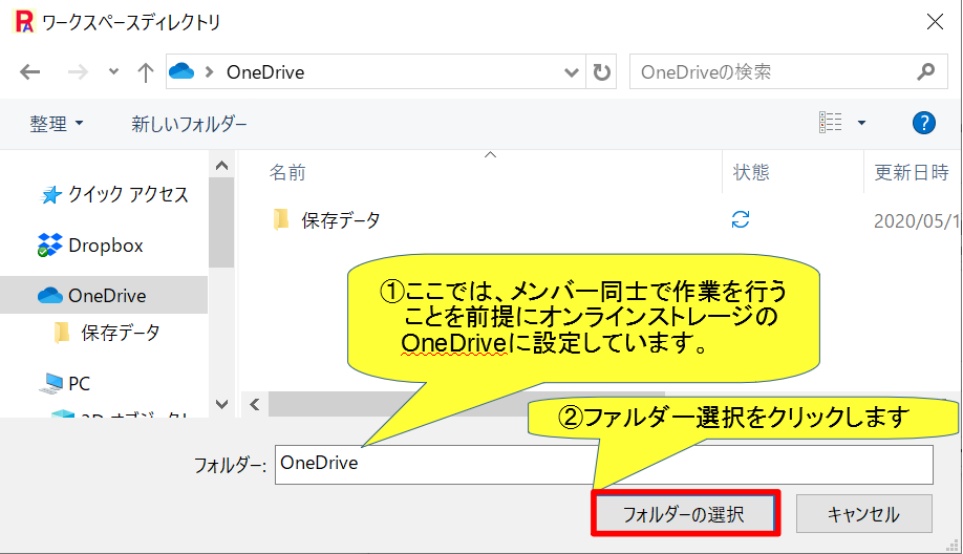

ワークスペースディレクトリ画面が表示されます。
b04_09

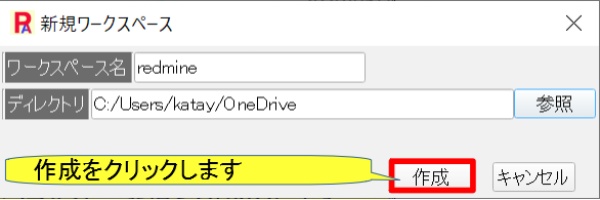

ディレクトリが設定され作成をクリックしてワークスペースが作成されます。
b04_10

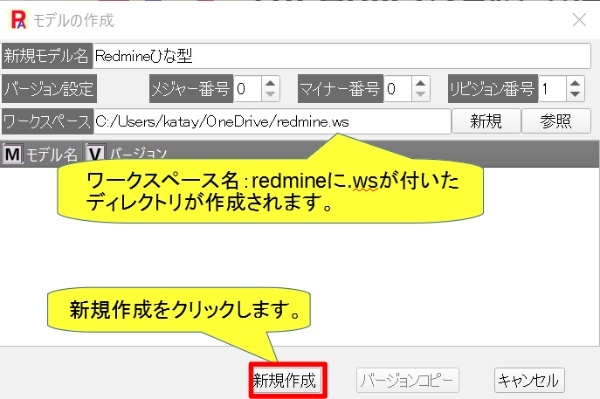

ワークスペースにディレクトリが設定されたので、新規作成をクリックします。
b04_11

新規作成をクリックします。
b04_12

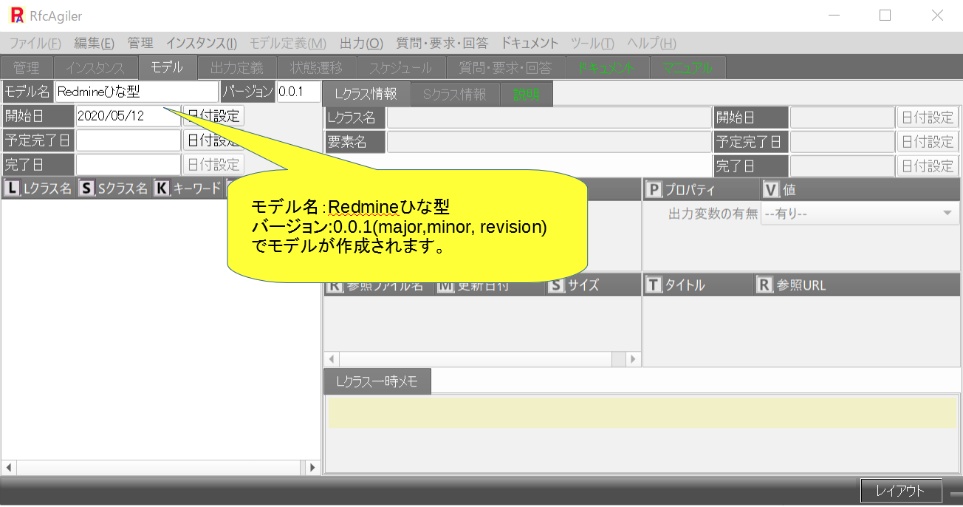

モデル画面が表示されます。
b04_13

簡単なプロジェクトのひな型を作成していきます。

プロジェクト行程を企画、設計、実装、テスト、バグとします。

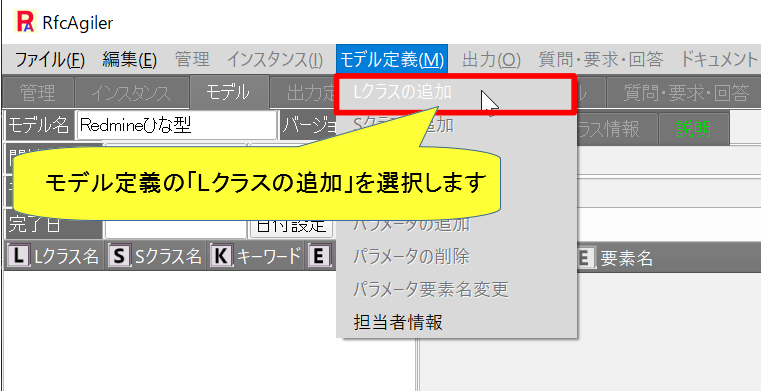

メニューの「モデル定義を(M)」をクリックします。
b04_14

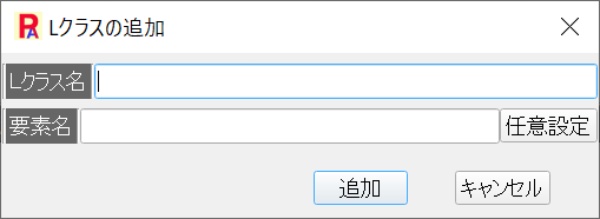

Lクラスの追加画面が表示されます。
b04_16

Lクラス名：プロジェクト行程名を入れます。
b04_17

要素名：固定の名前か、任意な名前を設定します。
　　　　ここでは、任意な名前を設定するために、「任意設定」をクリックします。
b04_18

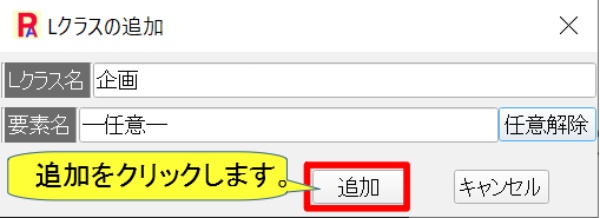

　         固定名を入力する場合は、「任意解除」をクリックします。

b04_19

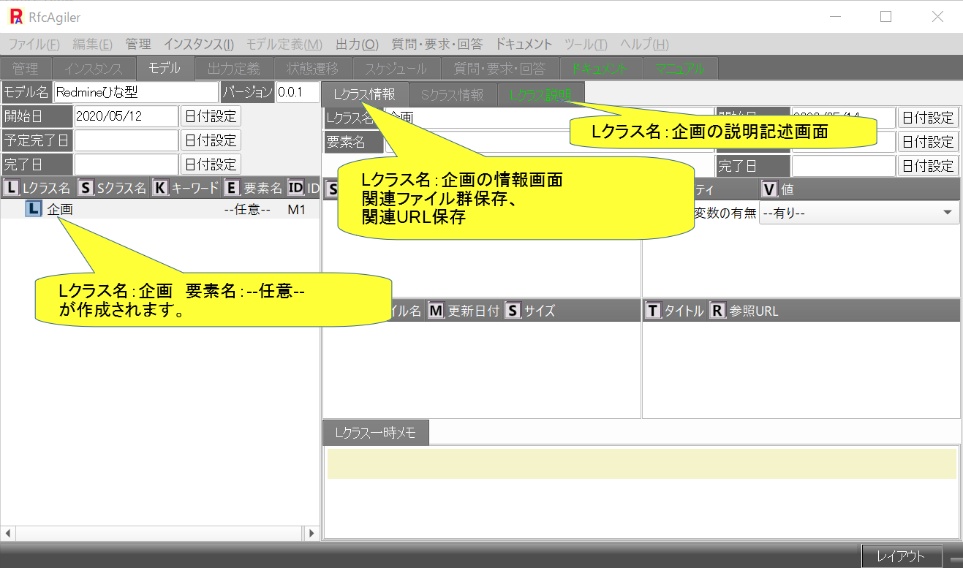

Lクラスが作成されます。
b04_20

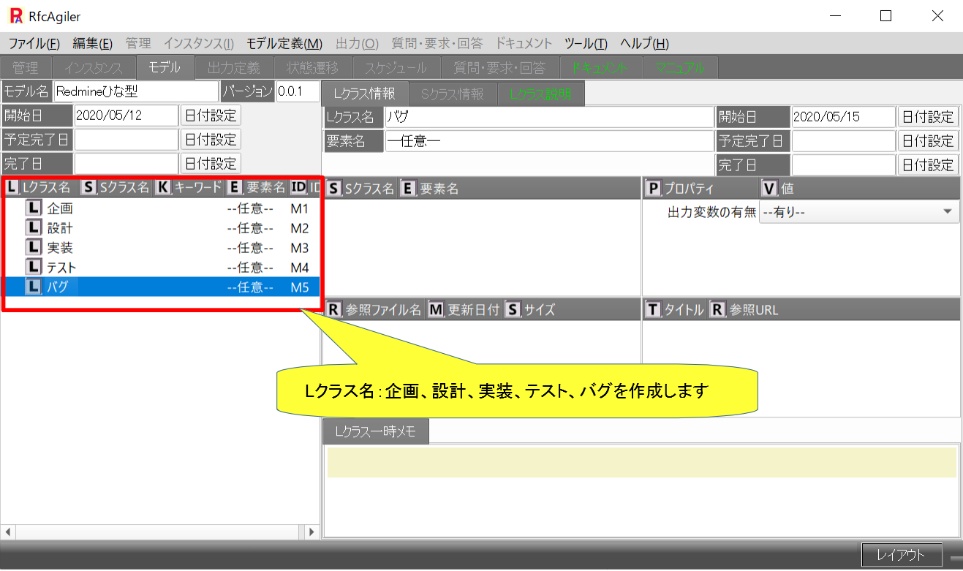

同様にして設計、実装、テスト、バグを作成します。
b04_21

テスト、バグについては、下位のクラス（Sクラス）を設定して、テスト項目、
バグ項目を設けます。
これは、実装作業が終了した段階で、テスト項目の追加、バグ発生時のバグ項目
の追加が出来るように、階層を持った（Lクラス、Sクラス）ひな型を設定します。

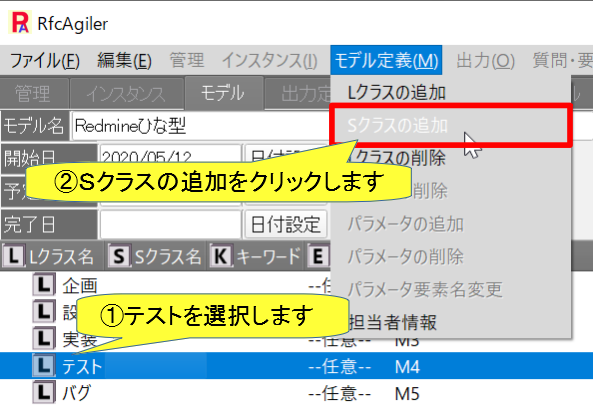

Lクラス名のテストを選択します。
メニュー「モデル定義(M)」-「Sクラスの追加」をクリックします。
b04_23

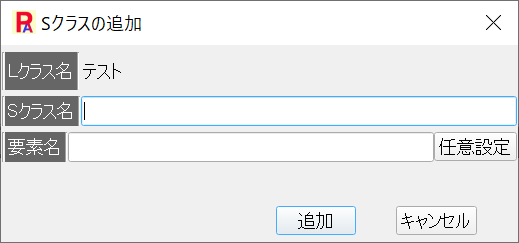

Sクラスの追加画面が表示されます。
b04_24
Lクラス名：Lクラス名が表示されます。
Sクラス名：Sクラス名を設定します。ここでは「テスト項目」を設定します。
b04_25
要素名：ひな型では、任意設定をクリックして任意な名前を設定できるようにします。
b04_26

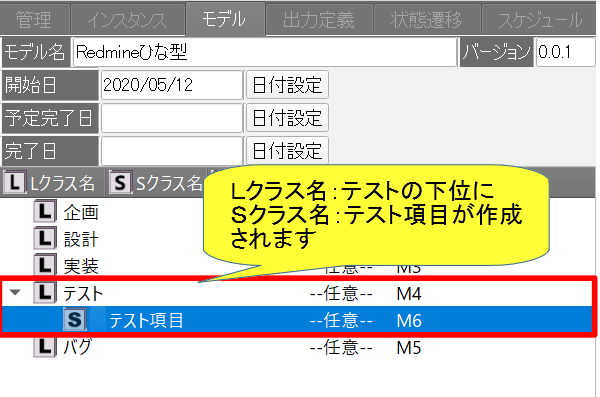

「追加」をクリックして、Sクラスを追加します。

b04_27

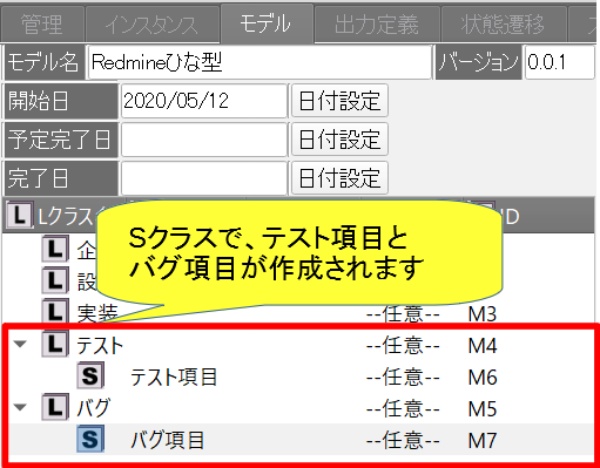

バグについても同様に行いSクラス名バグ項目を追加します。
b04_28

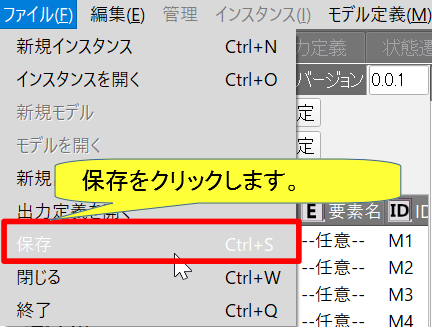

作成したモデルを保存します。
メニュー「ファイル(F)」をクリックして、「保存」をクリックします。
b04_22
